機床特點：

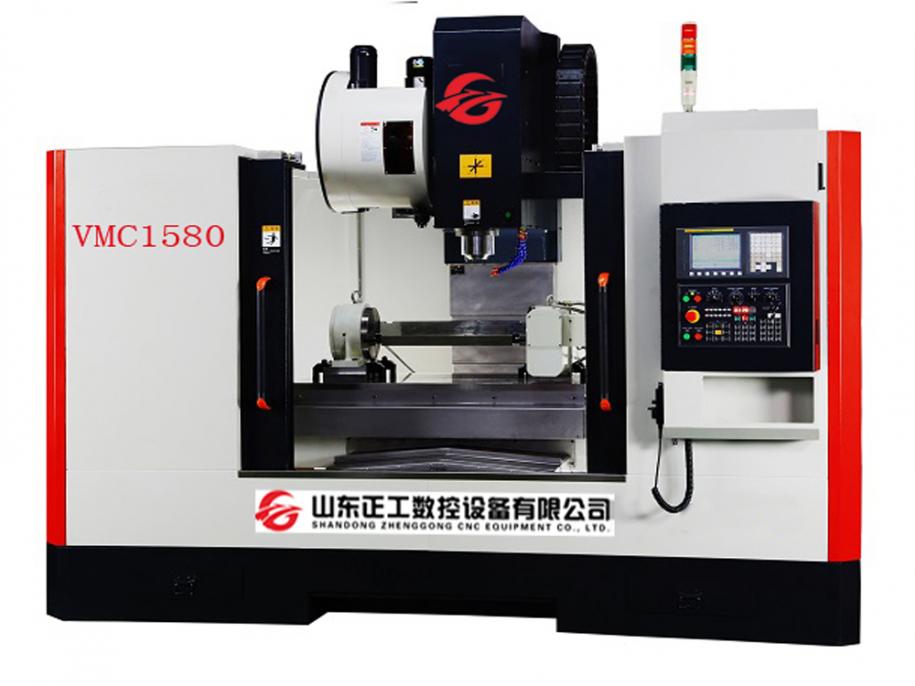

VMC1580硬軌立式加工中心是山東正工數控設備有限公司引進先進技術生產的新一代數控機床，該機床獨特堅穩持久的剛性主結構，經由工程力學的反復仿真與計算，設計堅穩的床身結構，達到剛性倍增而質量精簡的工程需求。全面硬化處理的移動滑軌，搭配精密的研磨加工，組合出令人滿意的精度品質。不僅適用于板類、盤類、殼體類、精密零件的加工，而且適用于模具加工。機床帶有自動刀具交換系統，全封閉式防護罩，自動潤滑系統、冷卻系統、自動排屑裝置、及便攜式手動操作裝置。零件一次裝夾后可完成銑、鏜、鉆、擴、鉸、攻絲等多工序加工，具有自動化程度高、可靠性強、操作簡單、方便、宜人，整體造型美觀大方、機電一體化程度高等優點。
一. 標準配置
VMC1580加工中心 | 標準配置 |
數控系統 | 新代21MC 配日本安川進給電機 |
鑄件 | 優質樹脂砂鑄造 |
主軸 | 臺灣丹銓8000轉 |
絲杠 | 臺灣上銀 |
刀庫 | 臺灣岡田圓盤（機械手）24把 |
打刀缸 | 無錫協清 |
配重 | 無錫協清氮氣配重 |
軸承 | 日本NSK |
內防護 | 滕州海東鈑金 |
二．選擇配置
項目 | 選擇配置 |
系統 | FANUC 0i mate MD 三菱M70B/M70A KND-2000M |
第四軸 | 數控分度頭 |
數控回轉盤 | |
自動排屑器 | |
三．技術參數
項 目 | 單位 | VMC1580加工中心(硬軌) | |
行程 | X軸行程 | mm | 1500 |
Y軸行程 | mm | 800 | |
Z軸行程 | mm | 700 | |
工作臺 | 工作臺尺寸 | mm | 1700×800 |
工作臺最大承重 | kg | 1500 | |
T型槽(槽數×寬度×間距) | mm | 5-22-165 | |
主軸 | 主軸錐孔 |
| BT50 |
主軸功率 | kW | 15 | |
主軸最高轉速 | rpm | 8000 | |
進給 | 快速移動(X/Y) | mm/min | 15000 |
快速移動(Z) | mm/min | 12000 | |
切削進給 | mm/min | 1-5000 | |
進給電機 | NM | 26/30/30 | |
主軸距離 | 主軸鼻端至工作臺面距離 | mm | 160-840 |
主軸中心至立柱導軌面距離 | mm | 950 | |
刀具 | 最大刀具直徑 | mm | Φ127/Φ200 |
最大刀具長度 | mm | 350 | |
最大刀具重量 | kg | 15 | |
精度 | 定位精度 | mm | ±0.0075 |
重復定位精度 | mm | ±0.005 | |
機床重量（約） | kg | 11000 | |
四．售后服務承諾
1、機械正常使用情況下質保期為一年,一年之內出現任何問題，免費上門維修，免費更換任何零部件
2、在質保期內如有零件損壞，保證人員在24小時內到位
3、質保期滿，接需方通知后8小時之內響應，48小時之內到現場維修，只收零部件成本費，免收服務費
立式加工中心常識
加工中心工作精度檢查步驟：
（一）、試件的定位
試件應位于X行程的中間位置，并沿Y和Z軸在適合于試件和夾具定位及刀具長度的適當位置處放置。當對試件的定位位置有特殊要求時，應在制造廠和用戶的協議中規定
（二）、試件的固定
試件應在專用的夾具上方便安裝，以達到刀具和夾具的最大穩定性。夾具和試件的安裝面應平直。
應檢驗試件安裝表面與夾具夾持面的平行度。應使用合適的夾持方法以便使刀具能貫穿和加工中心孔的全長。建議使用埋頭螺釘固定試件，以避免刀具與螺釘發生干涉，也可選用其他等效的方法。試件的總高度取決于所選用的固定方法。
（三）、試件的材料、刀其和切削參數
試件的材料和切削刀具及切削參數按照制造廠與用戶間的協議選取，并應記錄下來，推薦的切削參數如下：
1、切削速度：鑄鐵件約為50m/min;鋁件約為300m/min.
2、進給量：約為(0.05 ~ 0.10) mm/齒。
3、切削深度：所有銑削工序在徑向切深應為0.2 mm.
（四）、試件的尺寸
如果試件切削了數次，外形尺寸減少，孔徑增大，當用于驗收檢驗時，建議選用最終的輪廓加工試件尺寸與本標準中規定的一致，以便如實反映機床的切削精度。試件可以在切削試驗中反復使用，其規格應保持在本標準所給出的特征尺寸的士10%以內。當試件再次使用時，在進行新的精切試驗前，應進行一次薄層切削，以清理所有的表面。
