數控車床刀具的進給路線泛指刀具從對刀點或者是數控車床的固定原點開始運動，直至返回該點并結束加工程序所經過的路徑，包括切削加工的路徑及刀具切入、切出等非切削空行程。那么在數控車床刀具的進給運動過程中對刀具的工作角度有哪些影響呢？我們山東正工數控設備有限公司作為專業的數控車床廠家有責任解答客戶提出的任何問題，就有我公司的技術專家用圖示的方式給大家解析。

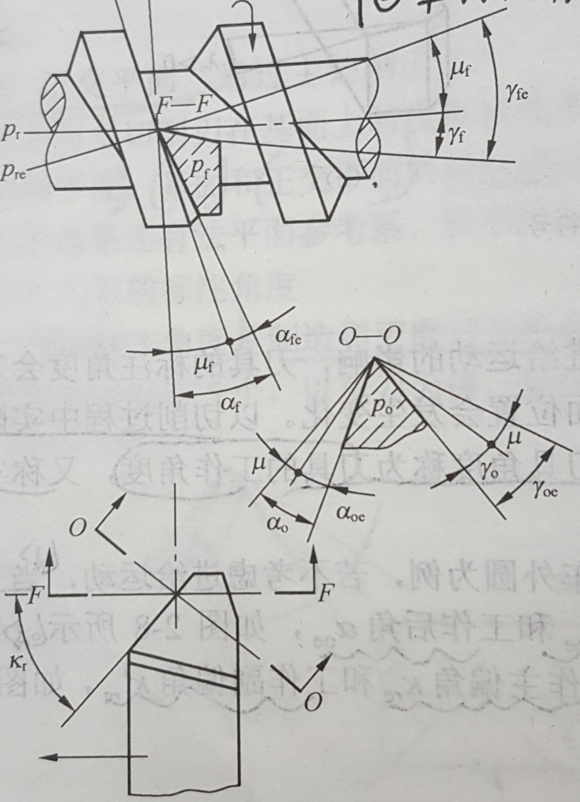

數控車床的刀具在車削時由于進給運動的存在，使車外圓及車螺旋的加工表面實際上是一個螺旋面【如下圖所示】是指縱向進給運動對工作角度的影響。

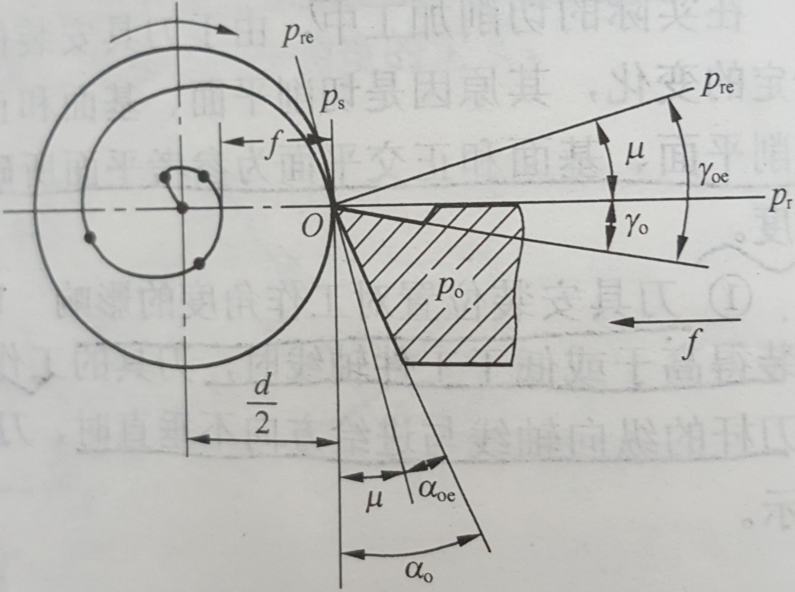

車端面或切斷時，加工表面是阿基米德螺旋面【如下圖所示】是指橫向進給運動對工作角度的影響。
通過圖示可以看出，實際的切削平面和基面都要偏轉一個附加的螺旋升角μ，使車刀的工作前角roe增大，工作后角aoe減小。一般數控車削時，進給量比工件直徑小很多，故螺旋升角μ很小，它對車刀工作角影響不大，可忽略不計。但在端面、切斷和車外圓進給量（或加工螺紋的導程）較大時，則應考慮螺旋升角的影響。
相信大家通過我公司技術專家圖示方式的解析，已經了解了數控車床在進行進給運動時會對刀具的工作角度產生的影響。歡迎有其它問題聯系我們！
