數控機床分類 | 數控銑床 | 品牌 | 正工數控 | 型號 | XK713 |
主電機功率 | 5.5（kw） | 運動方式 | 點位直線控制 | 加工尺寸范圍 | 550*340（mm） |
主軸轉速范圍 | 8000（rpm） | 刀具數量 | 12 | 控制方式 | 半閉環控制 |
控制系統 | 新代 | 布局形式 | 立式 | 動力類型 | 電動 |
用途 | 金屬切削 | 適用行業 | 通用 | 售后服務 | 一年質保;終身服務 |
重量 | 3000kg | 定位精度 | 0.01mm | 作用對象 | 刀具 |

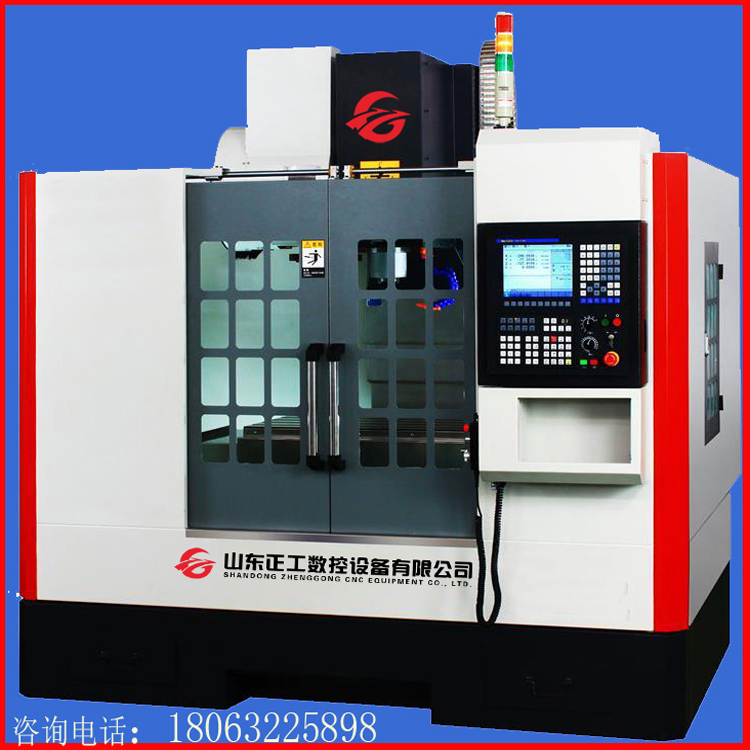

XK713數控銑床產品特點：
1.機床結構采用國際先進標準，完全支撐式優化設計，經嚴格時效處理的高強度樹脂砂鑄件，確保了機床高剛性，最少的變形和精度之穩固。機床X、Y、Z導軌形式，采用矩形淬火鑄鐵，配合臺灣產貼塑滑動副，具良好剛性和吸振性；
2.主軸單元選用臺灣BT40高速主軸，主軸電機采用5.5kw大功率全司服驅動，確保機床高轉速，大扭距加工需求；
3.標配臺灣新代6MB高速、高效系統，開放式體系結構，全漢字操作界面；標準‘G’代碼編程，兼容性好，易學易用；同時支持小線段連續加工、斷點保存/恢復、反向間隙/單、雙向軸距補償等功能；巨量程序加工能力，存儲高達2GB的代碼程序。主軸采用伺服電機，支持剛性攻牙。也可根據客戶需要配置進口系統和臺灣系統；
4.分離式手輪、氣動換刀，完全自主設計的全防護結構；
5.機床采用自動潤滑方式，保證各部件的運轉良好。
產品經英國RENISHAW激光干涉儀、球桿儀嚴格檢測，確保產品出廠質量。
XK713數控銑床主要參數：
工作臺 | 長X寬 | 320*800 | mm |
T型槽尺寸 | 14*3 | mm | |
行程 | 左右（X） | 550 | mm |
前后（Y） | 340 | mm | |
主軸頭上下行程（Z） | 460 | mm | |
主軸前端到工作臺距離 | 100-560 | mm | |
軸心到立柱面距離 | 380 | mm | |
主軸 | 主軸孔錐度 | BT40 |
|
主軸轉速 | 60-8000 | r/min | |
進給 | 切削進給（X、Y、Z） | 0-8000 | mm |
快速移動（X、Y、Z） | 12000/12000/10000 | mm | |
電動機 | 主軸電機（功率） | 5.5 | kw |
三軸電機（X、Y、Z） | 7.7 | nm | |
精度 | 重復定位精度 | 0.008 | mm |
定位精度 | 0.016 | mm | |
其它 | 機床尺寸 | 2200*1750*2300 | kg |
機床凈重 | 3200 | kg | |
加工工件最大重量 | 450 | kg | |
機床用氣源－Mpa | 5.5*10 | mpa |
XK713數控銑床重要部件配置表
名稱 | 品牌 | 型號 | 原產地 | |
1 | 系統 | 新代 | 6MB | 臺灣 |
2 | 主軸電機 | 超同步 | 5.5kw | 北京 |
3 | 主軸單元 | 丹銓/羅翌 | BT40 | 臺灣 |
4 | 絲桿 | 啟尖 | C3級 | 南通 |
5 | 軸承 | HEB | 25TAC62B | 哈爾濱 |
6 | 增壓缸 | 尚品 | SP-3.5T-13 | 臺灣 |
7 | 聯軸器 | 席特 | GS28F20/24 | 意大利 |
8 | 潤滑系統 | 迅潤 | DRB-215A | 南京 |
9 | 刀庫 |
|
| 選配 |
【售后服務及承諾】
(1)機床最終驗收合格之日起，乙方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修。
(2)在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
(3)機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在24小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
(4)超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
聯系人: 王經理
手機: 18063225898
電話: 0632-5592889
傳真: 0632-5592669
地址: 山東省滕州市經濟開發區西環路機床工業園766號
