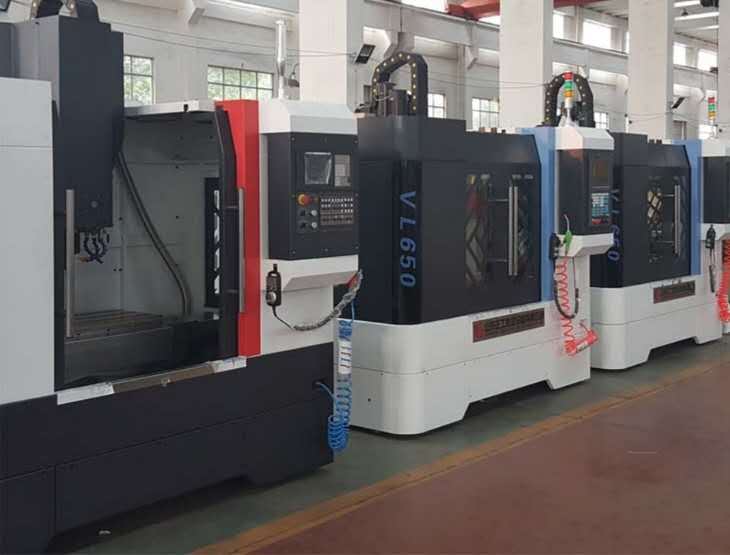

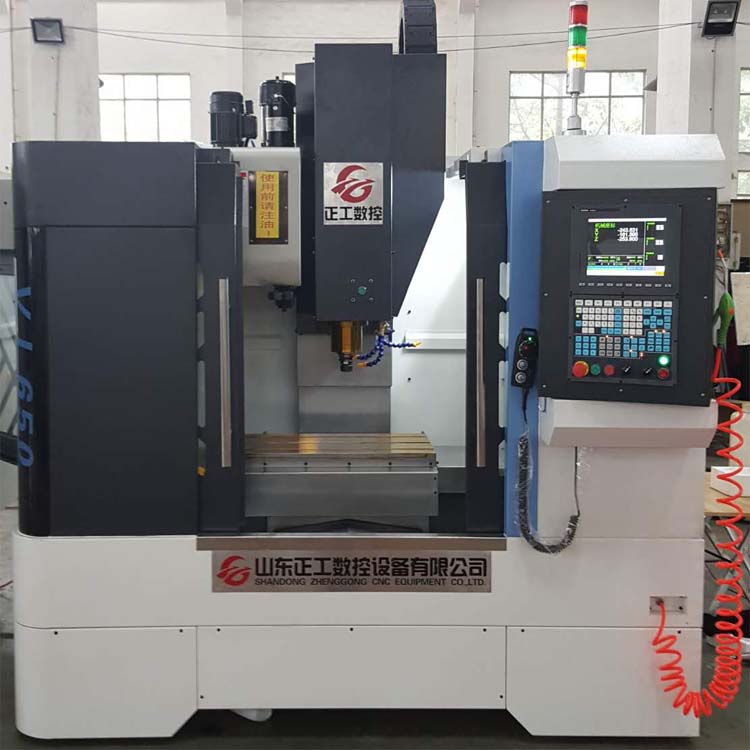

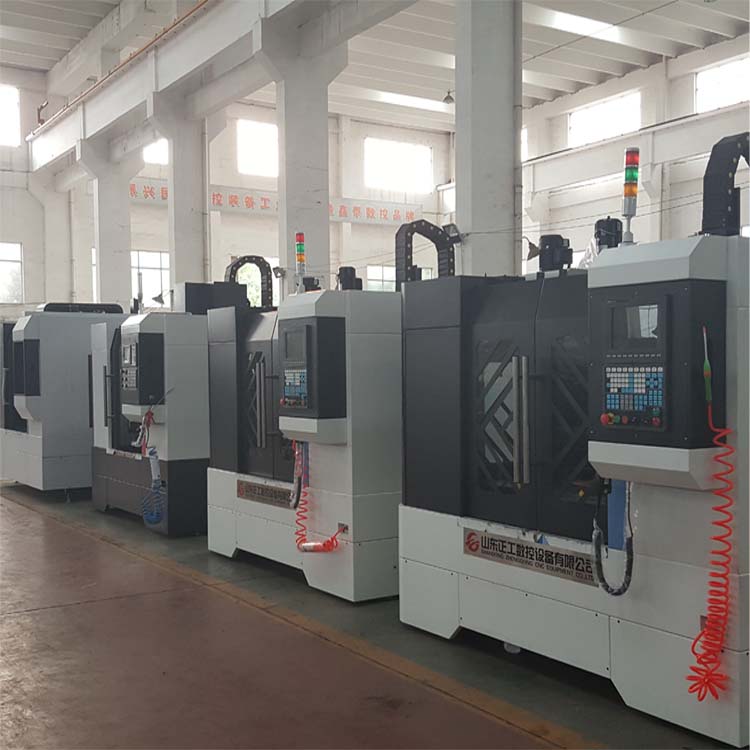

XK640小型數控銑床
XK640數控銑床的工作原理
在使用數控銑床時，把需要加工的零件工藝過程、工藝參數、以及刀具與工件的相對位移，用數控技術編寫成加工程序，將程序輸入到數控系統中，數控系統將會依據編制的數控指令控制機床的各種操作和刀具與工件的相對位移。在零件加工程序結束時，機床就會自動停止，這一完整的加工過程，也是合格零件的加工過程，其過程可以分為生產過程和工藝過程。生產過程是把原材料轉變?yōu)槌善返娜^程。工藝過程是改變生產對象的形狀、尺寸、相對位置和性質等，使其成為成品或半成品的過程。
在使用數控銑床加工零件時，除了需要手工裝卸工件外，其他全部加工過程都是由機床自動完成的，這一過程包括上下料、檢測、診斷、對刀、傳輸、調度、管理等。數控立式銑床上實現自動加工的控制信息是加工程序，當加工對象改變時，除了相應更換刀具和解決工件裝夾方式外，只要重新編寫并輸入該零件的加工程序便可自動加工出新的零件，不必對機床作任何復雜的調整，這樣縮短了生產準備周期，給新產品的研制開發以及產品的改進、改型提供了捷徑。因此可以說立式數控銑床的自動化程度高，它只需要進行一次裝夾便能完成較多的表面的加工，省去了劃線、多次裝夾、檢測等工作；運動速度高，空行程時間短也是數控銑床的一大優勢。
XK640數控銑床主要配置
★ 系統：北京KND2000M4系統，絕對值編碼器，開機不需要回零，支持四軸聯動。
★ 主軸：臺灣原裝丹銓品牌 高剛性、高精密、高速主軸單元
★ 絲桿：臺灣律廷或中日合資啟尖品牌，高精度直徑40精密3級滾珠絲杠。
★ 軸承：德國FAG高精密滾柱絲杠專用軸承
★ 打刀缸：臺灣尚品
★ 絲杠螺母：臺灣原裝高精密鎖緊螺母
可支持選配的部件：
系統：臺灣新代 日本三菱、日本FANUC（發那科）、德國西門子等。
可加刀庫為加工中心選配：圓盤（機械手）刀庫 斗笠式刀庫
XK640立式數控銑床技術參數：
機型 | 規格 | XK640 |
X坐標行程 | mm | 600 |
Y坐標行程 | mm | 400 |
Z坐標行程 | mm | 400 |
工作臺規格 （長） | mm | 760 |
工作臺規格 （寬） | mm | 400 |
工作臺最大載重 | kg | 300 |
主軸中心至立柱導軌面 | mm | 475 |
主軸端面至工作臺平面 | mm | 100-500 |
X、Y、Z切削進給量 | mm/min | 1-6000 |
X、Y、Z快速移動速度 | m/min | 24/36 |
主軸轉速范圍 | r/min | 50-8000 |
主軸錐孔 |
| BT40 |
主軸電機功率 | kw | 5.5 |
工作臺T型槽/槽寬/槽距 | mm | 5/18/75 |
定位精度 | mm | 300±0.005 |
重復定位精度 | mm | 300±0.003 |
機床輪廓 長/寬 | m | 2.6/2.0 |
機床重量 | T | 4.2 |
