TCK36斜床身數控車床特點：
TCK36斜床身數控車床是山東正工數控設備有限公司數控車床暢銷產品之一，該類型數控車床整機結構緊湊、外形美觀宜人、主軸大扭矩、高剛性、性能穩定可靠、具有優良的精度保持性。該系列數控車床主要適用于汽車、摩托車、電子、航天、軍工、石油等行業。對回轉零部件的圓錐面，圓弧面，端面及各種公英制螺紋等進行，批量，高效，高精的自動化加工，采用45度高剛性整體床身，超大扭矩主軸 ，采用臺灣品牌線軌，確保了整機的高剛性、高效率，其主軸中心靠近操作者，裝卸工件更為方便。

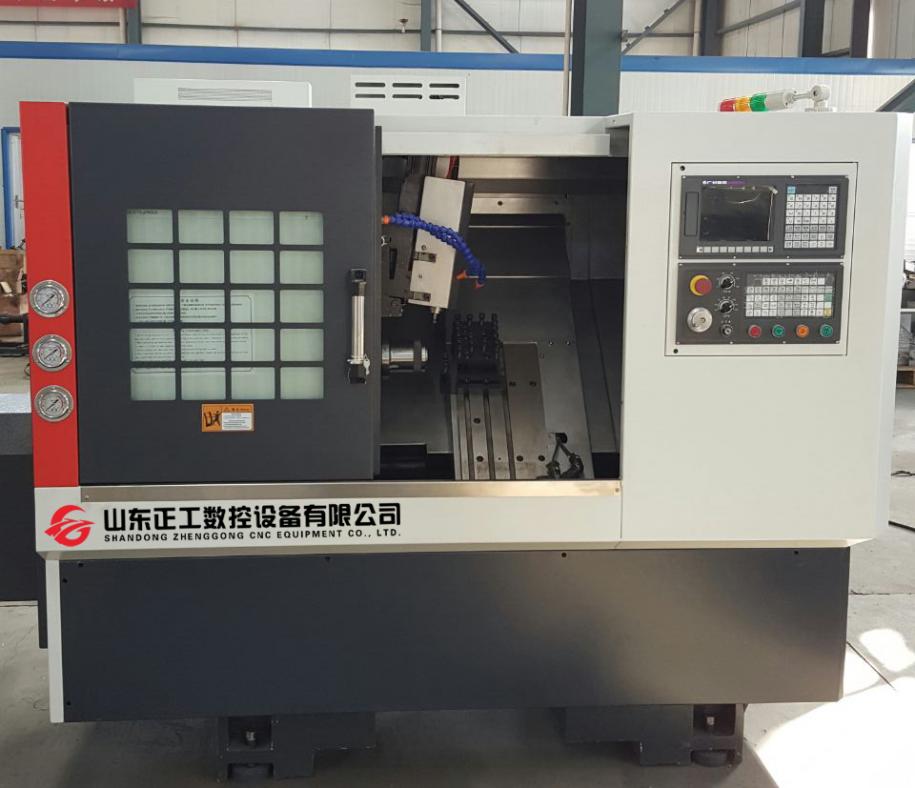

45度斜床身數控車床

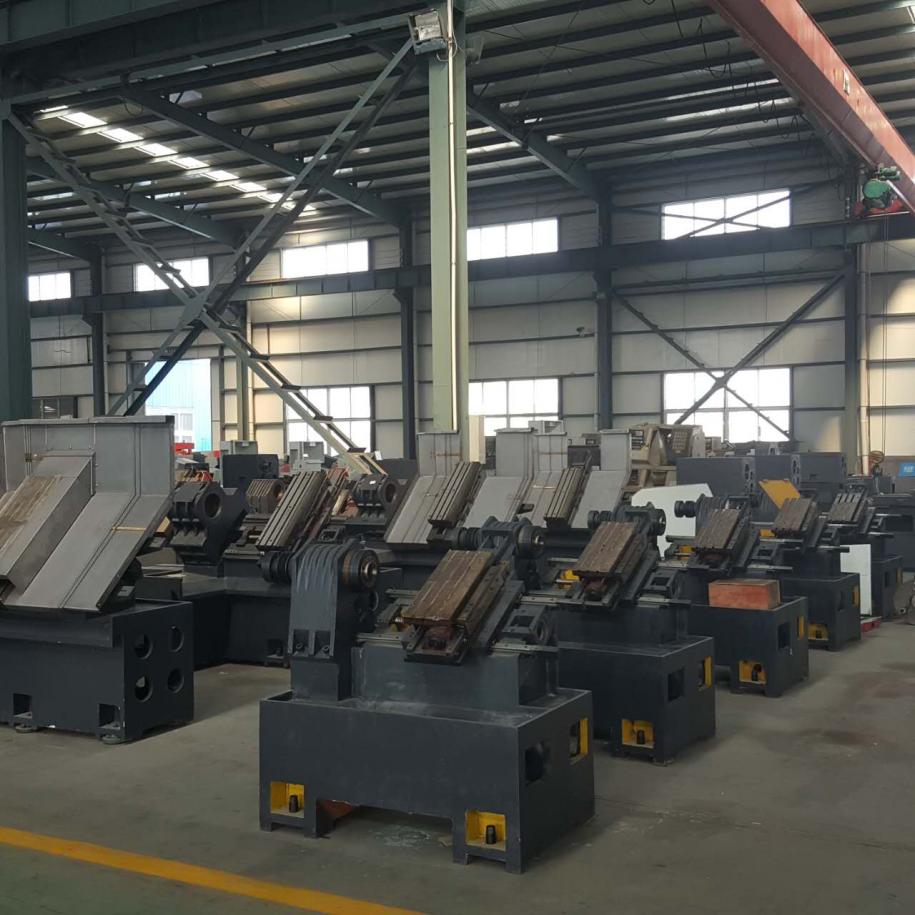

數控車床床身為高強度鑄鐵

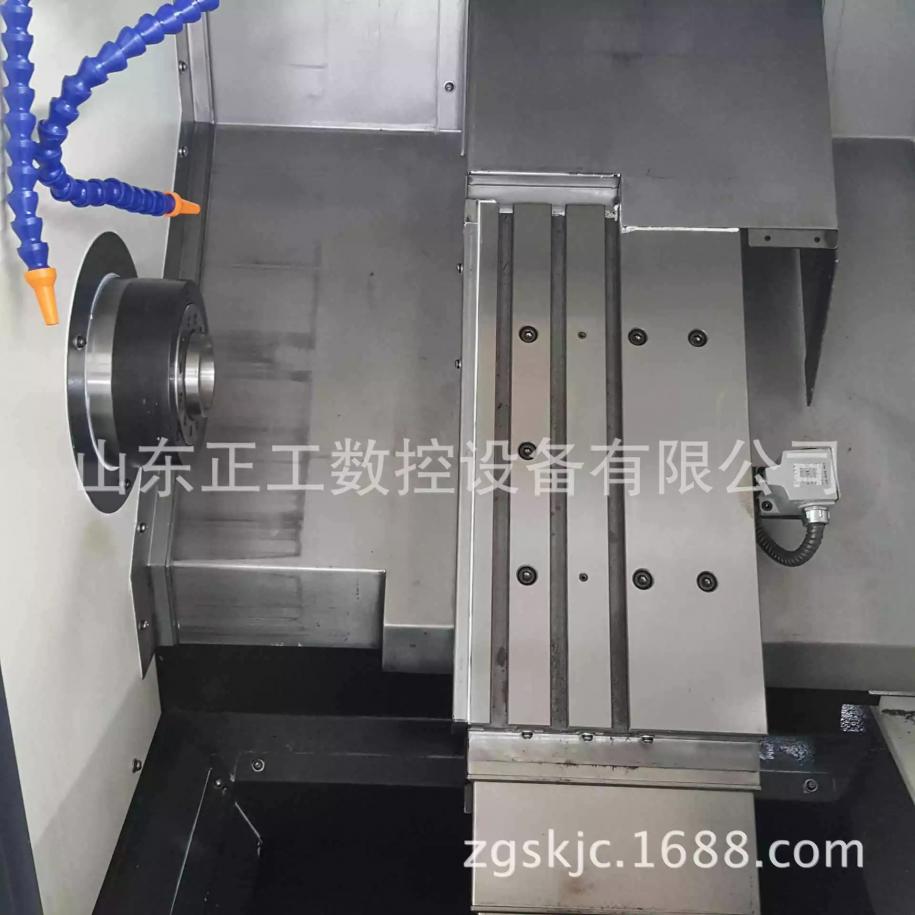

高精度臺灣品牌線軌
潤滑系統采用自動集中潤滑
TCK36數控車床主要參數：
部分 | 機 型 項 目 | TCK36 | 備注 |
主 要 參 數 | 床面最大上回轉直徑 | Φ350 |
|
最大加工直徑 | Φ300 |
| |
刀架上最大加工直徑 | Φ120 |
| |
最大加工長度 | 220 |
| |
兩頂針距離 | 無尾座 |
| |
主 軸 及 卡 盤 參 數 | 主軸頭形式（可選卡盤） | A2-5（6″） |
|
主軸電機 | 4級4KW ，額定轉速：1430rpm | 國產112M-4 | |
主軸最高轉速 | 1200rpm |
| |
主軸孔直徑 | Φ48 |
| |
|
| ||
棒料通徑 | Φ35 |
| |
|
|
| |
進 給 部 分 參 數 | X/Z軸絲桿規格 | 3210/ 3208 | NMC |
X軸極限行程 | 400 |
| |
X軸電機扭矩 | 6N.M帶抱閘 |
| |
X/Z軸線軌規格 | 30/30 |
| |
Z軸極限行程 | 300 |
| |
Z軸電機扭矩 | 6 N.M |
| |
X、Z軸連接方式 | 直聯 |
| |
尾 座 部 分 | 套筒直徑 | —— |
|
套筒行程 | —— |
| |
尾座最大行程 | —— |
| |
尾座套筒錐孔 | —— |
| |
數控系統 | 數控及伺服系統 | 廣數980TDC |
|
外型 | 床身形式及斜度 外型尺寸（長×寬×高） | 整體式/45o,60o可選 1400×1210×1340（近似值） |
|
重量 | 重量(約重) | 1600kg |
|
