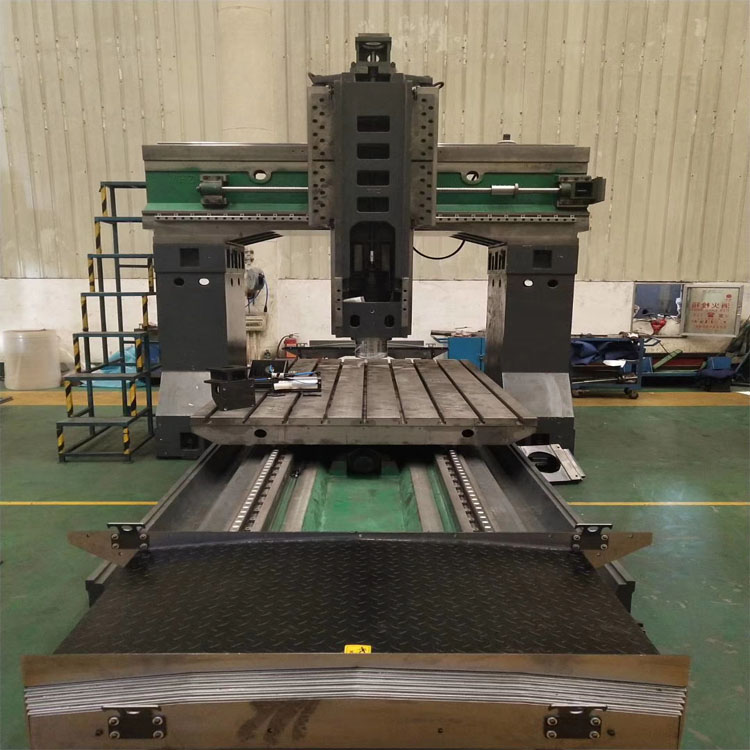

XK2013數控龍門加工中心主要結構：

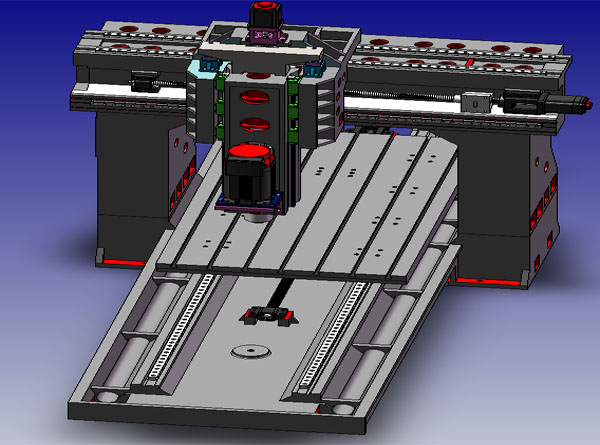

該型號數控龍門加工中心結構為單立柱固定可移動工作臺。整機由床身、立柱、橫梁、橫向滑臺、工作臺、主軸、絲桿、潤滑系統、冷卻系統、數控操作面板以及電控系統等部件組成。適合銑削大型高精度零部件。
1.該型號數控龍門加工中心床身部件采用有限元分析優化及高強度鑄鐵金相組織穩定，經過時效、噴砂、回火等工藝處理，確保了機床長期使用精度的穩定性和可靠性。
2.該型號數控龍門加工中心其結構為龍門跨式，經三維變徑優化處理，避免了強力切削產生的震動、大大提高了整機的剛性。橫梁采用梯形式設計，其具有剛性強結構好的加工優勢，適合強力切削 。
3.該型號數控龍門加工中心選用高速高剛性主軸單元及伺服主軸電機。（X/Y/Z采用大扭矩伺服電機）
4.該型號數控龍門加工中心X/Y/Z三軸均采用臺灣品牌高精度高強度滾珠絲杠及日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊保證了機床的高精度加工。
5.常規數控龍門加工中心產品X/Y導軌均采用線軌（臺灣上銀品牌滾柱線軌），Z軸為硬軌，固定面經高頻淬火工藝處理加以精密磨削，滑動面采用進口高強度耐磨材塑帶鑲貼處理。
我公司可依據客戶產品加工要求量身定制各種規格行程參數的數控龍門加工中心機床，歡迎電話咨詢：18063225898王經理。
XK2013龍門加工中心主要技術參數：
名稱 | XK2013數控龍門加工中心 |
工作臺尺寸 | 2300*1000mm |
縱向行程（左右X方向） | 2000mm |
橫向行程（前后Y方向） | 1300mm |
垂向行程（上下Z方向） | 600mm |
工作臺載重 | 2000KG |
主軸端面到工作臺距離 | 140-740mm |
主電機功率 | 11kw |
電壓 | 三相380v/50Hz |
主軸錐孔 | BT50/BT40 |
主軸轉速 | 6000/8000rpm |
快速移動速度（X/Y/Z） | 18/18/18m/min |
切削進給速度 | 10000mm/mim |
T型槽 | 5-22mm |
刀庫形式 | 機械手圓盤式24把 |
定位精度 | ±0.005mm |
重復定位精度 | ±0.003mm |
機床重量 | 13000kg |
Xk2013數控龍門加工中心常規配置：
數控系統 | KND/廣數/華中/新代/FANUC/ 三菱/SIEMENS |
主軸電機驅動系統 | 系統原裝 |
主軸品牌 | 臺灣羅翌/臺大/丹銓/健椿 |
絲桿導軌 | 臺灣銀泰/上銀 |
絲桿軸承 | NSK/FAG/NTN |
鎖緊螺母 | 臺灣盈錫 |
聯軸器 | 德國R+W |
打刀缸 | 臺灣尚品/北矩/豪澄 |
潤滑系統 | 河谷/寶騰/勝祥 |
主要電氣元件 | 施耐德/德力西 |
刀庫品牌 | 臺灣岡田/德速 |
