GMB1185龍門加工中心
GMB1185龍門加工中心借鑒國際先進龍門加工中心廠家的動態剛性設計理念，優化設計了移動部件，相對傳統龍門加工中心機床其框架剛性高，結構對稱，加工性能穩定，加工效率高，快速響應優勢強，適用于模具、五金零件等各種機械精密加工的需求。

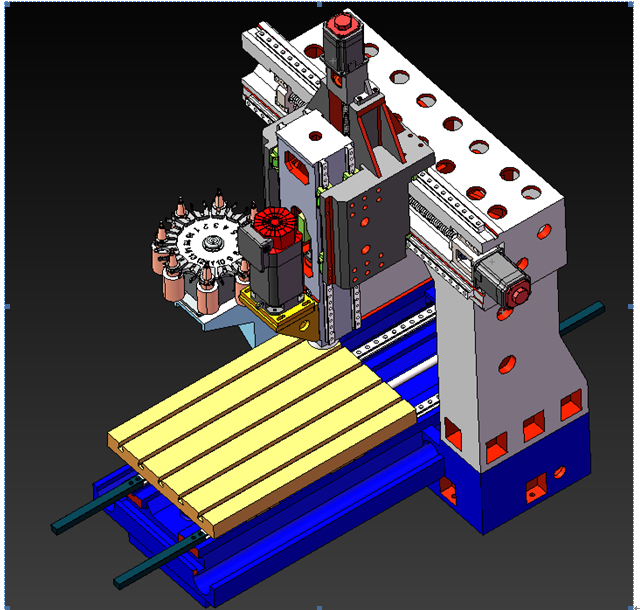

該型號數控機床總體布局龍門框架底座固定式結構，工作臺在底座上作X向移動；立柱固定在底座兩端，主軸箱在立柱上的橫梁作Z向上下移動。
GMB1185龍門加工中心主要參數
項目 | 單位 | GMB1185龍門加工中心 | |
加工 范圍 | X軸行程 | mm | 1100 |
Y軸行程 | mm | 850 | |
Z軸行程 | mm | 600 | |
龍門寬度 | mm | 850 | |
主軸端面至工作臺面距離 | mm | 150-750 | |
工作臺面 | 工作臺尺寸 | mm | 1200*800 |
工作臺最大承重 | T | 1.5 | |
T型槽（槽數-槽寬x間距） | - | 5*22*150 | |
主軸 | 主軸轉數 | rpm | 10000 |
主軸型式 | - | BT40-Φ150 | |
主軸馬達 | kw | 7.5KW /11KW | |
伺服 進給 | X/Y/Z軸進給馬達功率 | Nm | X:18NM Y:15NM Z:28NM |
X/Y/Z軸導軌形式 | - | XY-2/RHW45 Z-4/RGW35 | |
XYZ快速移動速度 | m/min | 24/24/24 | |
切削進給速度 | mm/min | 5000 | |
自動 換刀 系統 (無) | ATC形式 | - | 傘形刀庫 |
刀庫容量 | Pcs | 16 | |
最大刀具直徑(滿刀/無鄰刀) | mm | Φ150/Φ250 | |
最大刀具長度 | mm | 350 | |
最大刀具重量 | Kg | 20 | |
拉拴 | - | P40T-1(45°) | |
換刀時間(刀對刀) | sec | 3.5 | |
機器 精度 | XYZ定位精度(JIS) | mm | ±0.005/300 |
XYZ重復定位精度(JIS) | mm | ±0.008/±0.007/±0.005 | |
其它 |
| ||
氣壓需求 | kgf/cm2 | 5-7 | |
機床重量 （約） | KG | 5800 | |
配置數控系統 | - | 臺灣新代22MA | |
